閥門常識大全(閥門行業人必備)

 日期:2017-03-06

一、閥門材料

閥體、閥座密封面或襯里等材料根據使用介質的組成及特性和高工作溫度、壓力來選定。(參見 JB/T5300-91 《通用閥門材料》標準)。

附:各種材料閥門的適用范圍

各種材料閥門的適用范圍

二、公稱壓力

(壓力等級) 公稱壓力系指閥門在指定溫度下允許的工作壓力,用 PN 表示。按 GB1048 或有關標準的規定根據管路設計的工作壓力和工作溫度及材質并對照壓力溫度等級標準來選定。

國標閥門采用的講師單位為 Mpa (兆帕),與常用的計量單位換算如下: Mpa = 1bar (巴)= 1.02kgf/cm 2

與磅級閥門常用的計量單位 bf/in ②(磅力 / 口寸②)換算如下: 1 bf/in ②= 0.0069 Mpa = 0.07 kgf/cm 2

附:磅級、“ K ”級和公稱壓力對照表(供參考)

磅級、“ K ”級和公稱壓力對照表

三、閥門型號編制辦法

1. 閥門產品型號由七個單元組成按下列順序編制。

閥門產品型號由七個單元組成按下列順序編制

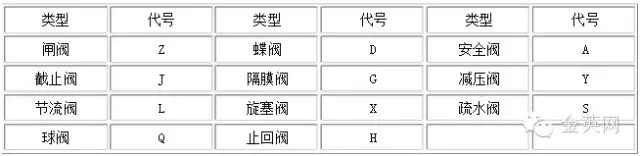

2.類型代號用漢語拼音字母表示,按表 1 的規定。

類型代號用漢語拼音字母表示

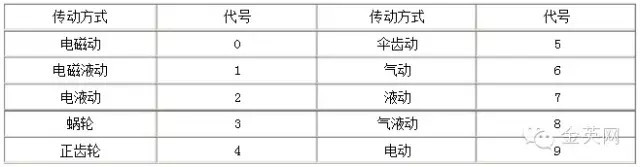

3.傳動方式代號用阿拉伯?dāng)?shù)字表示,按表 2 的規定。

傳動方式代號用阿拉伯?dāng)?shù)字表示

注:

(1)手輪、手柄和板手傳動以及安全閥、減壓閥、疏水閥省略本代號。

(2)對于氣動或液動:常開式用 6K 、 7K 表示:常閉式用 6B 、 7B 表示:氣動帶手動 6S 表示。防爆電動用“9B ”表示。

(3) 連接形式代號用阿拉伯?dāng)?shù)字表示,按表 3 的規定。

連接形式代號用阿拉伯?dāng)?shù)字表示

4 .結構形式代號用阿拉伯?dāng)?shù)字表示

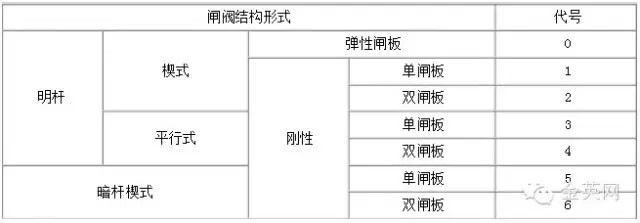

閘閥:

閘閥結構形式

截止閥:

截止閥結構形式

球閥:

球閥結構形式

蝶閥:

蝶閥結構形式

止回閥:

止回閥結構形式

隔膜閥:

隔膜閥結構形式

旋塞閥:

旋塞閥

疏水閥:

疏水閥結構形式

減壓閥:

減壓閥結構形式

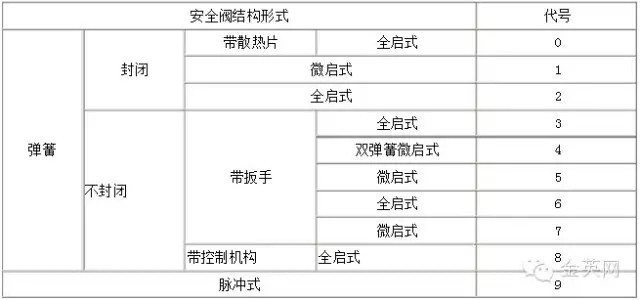

安全閥:

安全閥結構形式

注:杠桿式安全閥在類型代號前加“ G ”漢語拼音字母

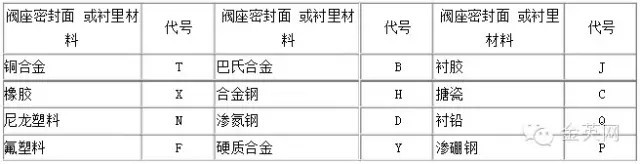

6.座密封面或襯里材料代號用漢語拼音字母表示

座密封面或襯里材料代號用漢語拼音字母表示

注:由閥體直接加工的閥座密封面材料代號“ W ”表示:當閥座和閥瓣(閘板)密封面材料不同時,用低硬度材料代號表示(隔膜閥除外)

7.公稱壓力,按 JB74 - 59 “管路附件公稱壓力,試驗壓力和工作壓力”的規定。用于電站工業的閥門,當介質高溫度超過 530 ℃ 時,按 JB74 - 59 第 5 條規定,標注工作壓力

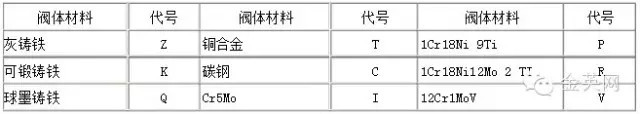

8.閥體材料代號用漢語拼音表示,

閥體材料代號用漢語拼音表示

注: P N ≦ 16kgf/cm 2 的灰鑄鐵閥體和 P N ≧ 25kgf/cm 2 的碳素鋼閥體,省略本單元。

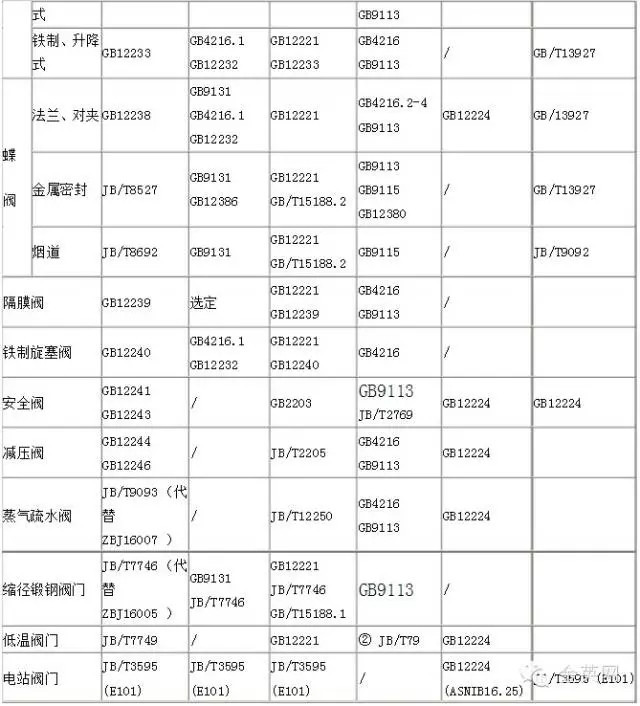

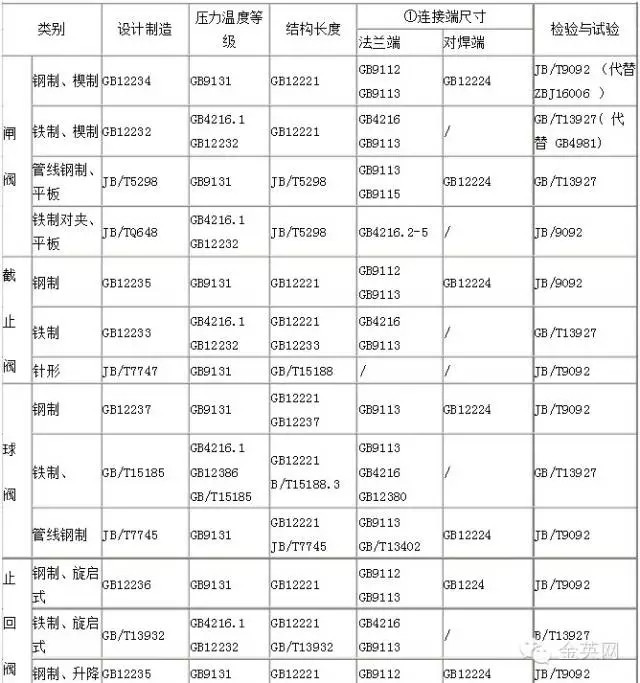

四、國標閥門采用主要標準匯總

國標閥門采用主要標準匯總

國標閥門采用主要標準匯總

注: ①除法蘭和對焊端外,承插焊連接尺寸采用 JB/T1751 ,內、外螺紋連接的尺寸分別采用 GB7306 、 GB7307 。 ② JB/T79-94 機械待業標準中,系列 1 法蘭連接尺寸與國際 GB9113-88 互換,系列 2 尺寸與原機標 JB79-59 互換。

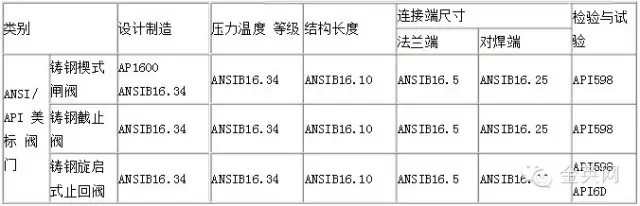

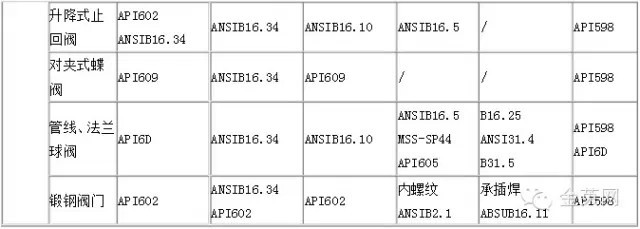

五、美標及日標鋼制閥門采用主要標準

美標及日標鋼制閥門采用主要標準

美標及日標鋼制閥門采用主要標準

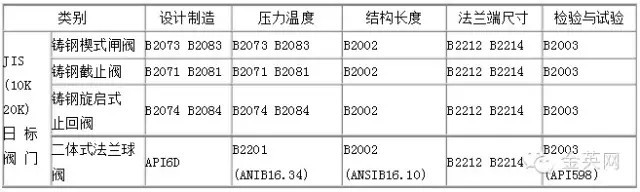

六、日標鋼制閥門采用主要標準

日標鋼制閥門采用主要標準

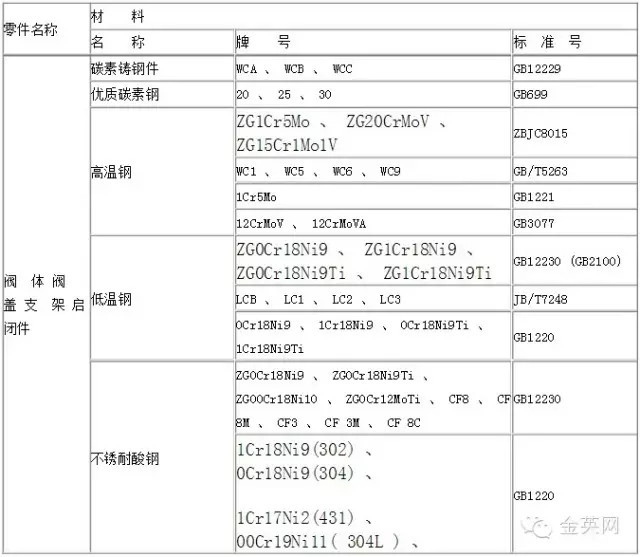

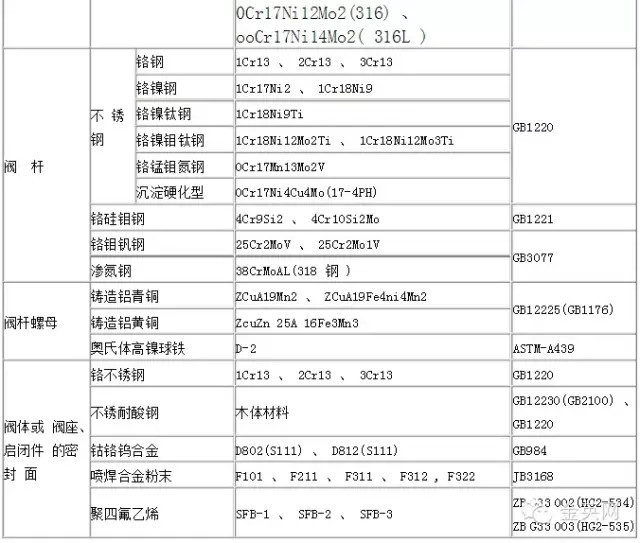

七、鋼制閥門主要零件材料表

鋼制閥門主要零件材料表

鋼制閥門主要零件材料表

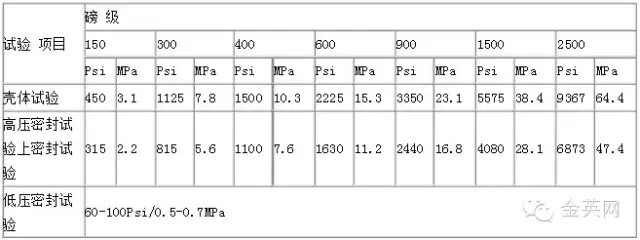

八、磅級閥門試驗壓力值

磅級閥門試驗壓力值

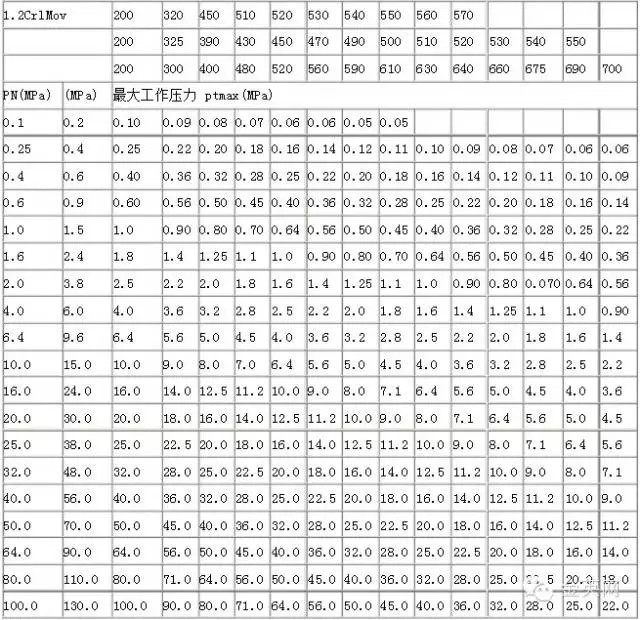

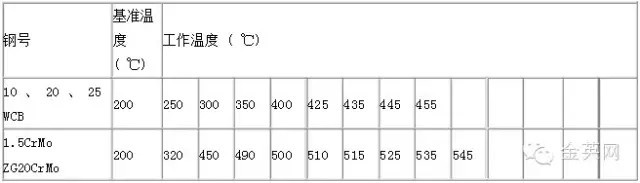

九、鋼制閥門的壓力 - 溫度等級

鋼制閥門的壓力 - 溫度等級

鋼制閥門的壓力 - 溫度等級

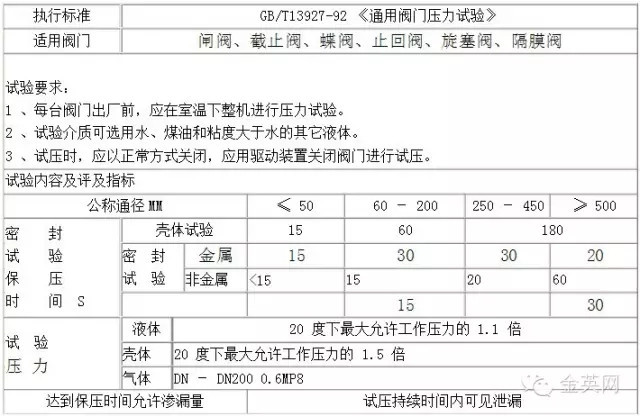

十、工業用閥門壓力試驗標準

工業用閥門壓力試驗標準

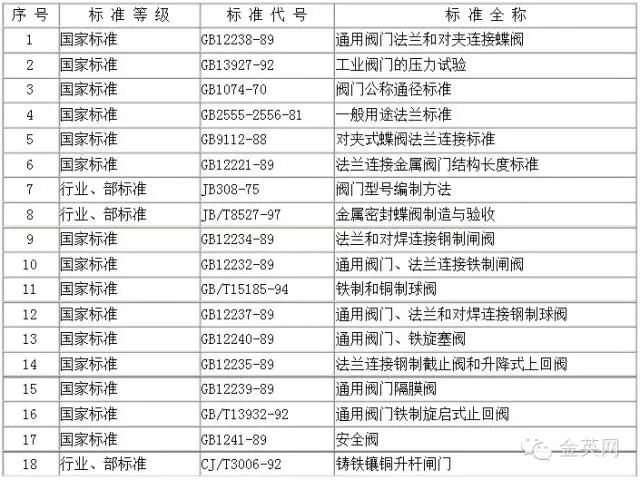

十一、工業用閥門檢驗標準

工業用閥門檢驗標準

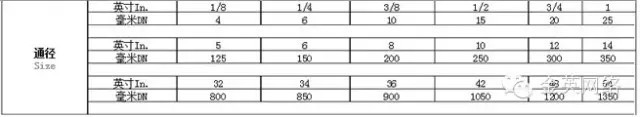

十二、閥門通徑公制與英制換算表

閥門通徑公制與英制換算表
